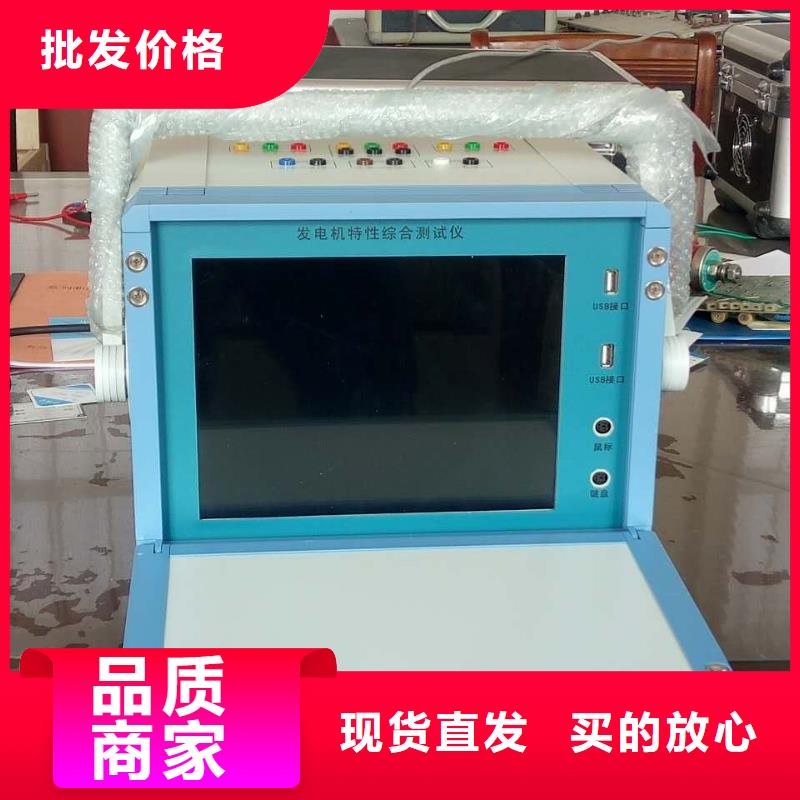

发电机特性综合测试仪典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1＞生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据不超过120000个数据时间点2＞生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点

发电机特性综合测试仪如果是已有电厂，接着再选择要试验的机组号；如果没有要试验的电厂或机组，则选择添加电厂和添加机组按键，以及励磁方式（机端励磁或旋转励磁）如果是机端励磁，则在记录发电机空载和短路曲线时，必须将发电机转子电流（励磁电流）接入If通道。如果是旋转励磁，则在记录发电机空载和短路曲线时，必须将励磁机转子电流（副励磁电流）接入ILf通道。对于不选用的直流通道，用短接线短接。在测试界面的菜单栏中选择选项→系数表，出现以下画面。这个表中的数字在仪器出厂前已填写好，用户不要轻易改变。如果发现某个通道的数据有偏差，可通过修改这个表中相应通道系数达到校正的目的。校正方法在后面有介绍。六、 发电机测试选择好要做试验的机组后，在试验界面的菜单中选择任务→试验然后会进入一个试验选项，根据将要进行的试验，进行选择，界面如下：从中选择将要进行的试验类型，接着选择要测量的参数、一次到二次的变比、一次值的额定值。精度指的是保留小数点后的位数。在交流参数表中选择要记录的参数后，点击下一步，进入直流量的选择表，选择完记录参数后，然后点击下一步，进入启动方式的选择和显示界面设置。变比的设定：在上面交流参数表格中，均填入一次值，系统自动求变比；在下面的直流量表格中，Uf变比直接添1，If（发电机转子电流）和Ilf（励磁机转子电流）添分流器原边值。参数的选择：发电机空载、短路试验除了要选择发电机定子参数外，还必须选择If（发电机转子电流，机端励磁时选）或Ilf(励磁转子电流，旋转励磁时选)，发电机灭磁、零起、10％阶跃试验可只选择发电机定子参数，也可在选择发电机定子参数的同时选择励磁电压励磁电流和副励磁电流。对于以时间为参变量的试验（零起试验、10％阶跃试验、灭磁试验）可选择人工启动方式或自动启动方式，界面如下
