试验变压器主要技术参数● 额定容量：5kVA● 低压电流： 0 ～ 22.7A● 低压电压： 0 ～ 220V● 高压电流： 0 ～ 100mA● 高压电压： 0 ～ 50kV● 仪表电压： 0 ～ 100V● 电压测量精度： 0.5 ％FS ±3 字● 电流测量精度： 0.5 ％FS ±3 字● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)● 电源电压： AC220V ±10％；50Hz±2 Hz● 使用环境：环境温度 0～50 ℃ 相对湿度 ≤85％RH 注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)键盘说明图5-1 按键升压按钮，手动控制模式时，按↑，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压； 降压按钮，手动控制模式时，按↓，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压； 暂停按钮，当按下此按钮时，调压器将停止升压和降压。此功能特别适合于自动控制模式，当电压在自动上升时，按下此按钮，设备将暂停升压，再次按此按钮时，电压将继续上升至设定电压。使用者可灵活使用此按钮，让自动控制的过程变得更加完美。手动计时按钮，当工作于手动模式时，按下此按钮时，可启动耐压计时。图5-2 操作键面板复位键： 用于程序清零。功能键： 可以确认已变更的设置值；可以按序变换参数设定项。移位键： 变更设定时, 用于移动被设定位；用于切换电压值的交、直流显示方式（在测量状态）。减少键： 变更设定时, 用于减少被设定位的数值；用于切换显示本次测量过程中电压、电流的峰值（在测量状态）。增加键： 变更设定时, 用于增加被设定位的数值；用于峰值保持功能是否启动（在测量状态）。

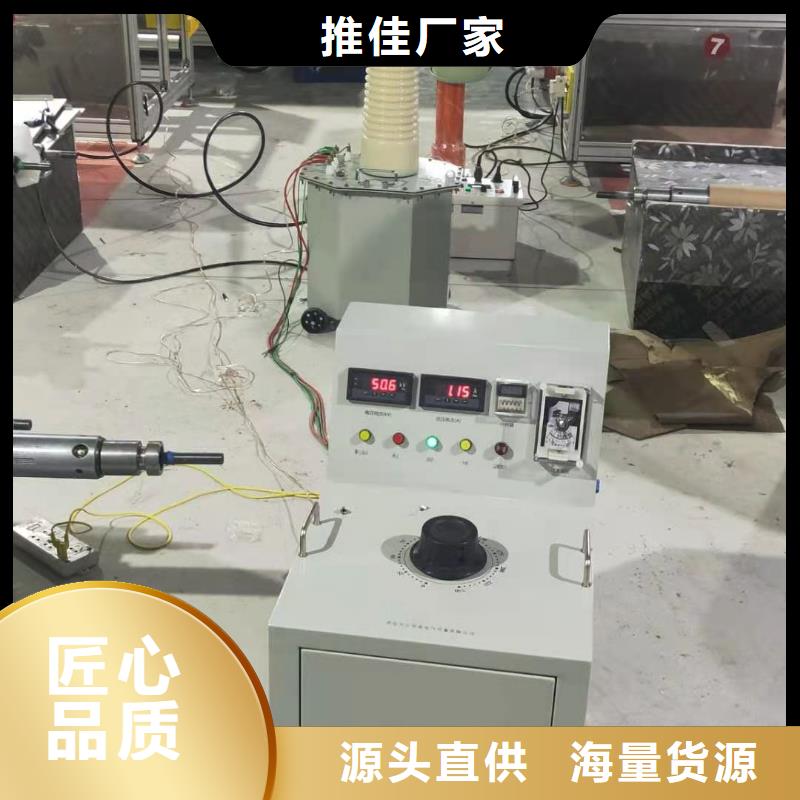

试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。
